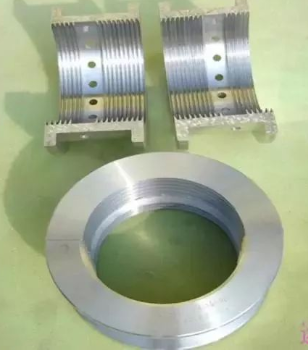

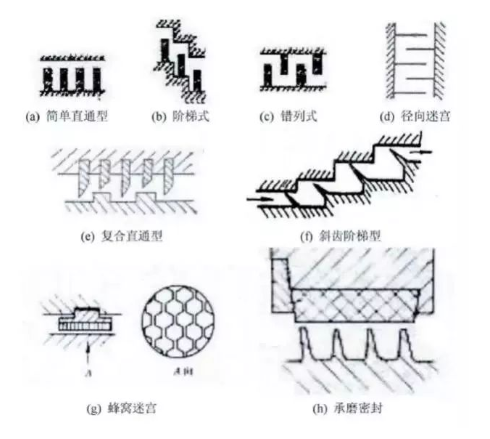

平滑式迷宮密封有整體和鑲片兩種結構，它結構簡單，便于制造，但密封效果較差。

    曲折式迷宮密封也分整體和鑲片兩種結構，特點是密封齒的伸出高度不一樣，而且高低齒相間排列，與之相配的軸表面，是特制的凹凸溝槽，這種高低齒與凹凸槽相配合的結構，使平滑的密封間隙變成了曲折式，因此，增加了流動阻力，提高了密封效果。缺點是只能用在有水平剖分面的缸體或隔板中，并且密封體也要做成水平剖分型。

    階梯式迷宮密封從結構上類似于平滑式迷宮密封，而密封效果與曲折式迷宮密封相似，常用于葉輪蓋板和平衡盤處。

    蜂窩式迷宮密封的密封齒片焊成蜂窩狀，以形成復雜形狀的膨脹室，它的密封性能優于一般密封形式，適用于壓力差較大的場合，如離心式壓縮機的平衡盤密封。蜂窩式迷宮密封制造工藝復雜，密封片強度高，密封效果較好。

  五、油封密封

    油封密封是一種自緊式唇狀密封，結構簡單，尺寸小，成本低廉，維護方便，阻轉矩較小，既能防止介質泄漏，也能防止外部塵土和其它有害物質侵入，而且對磨損有一定的補償能力，但不耐高壓，所以一般用在低壓場合的泵上。

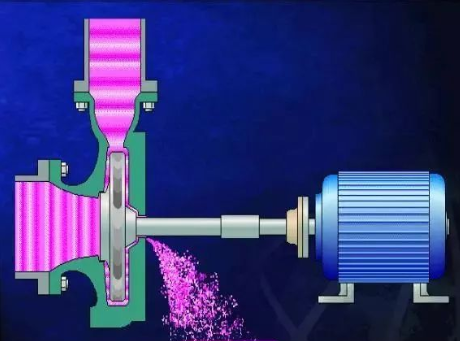

    泵在運轉時，副葉輪所產生的壓頭平衡了主葉輪出口部分高壓液體，從而達到密封。停車時，副葉輪不起作用，因此必須同時配備停車密封裝置解決停車時可能產生的泵泄漏。副葉輪密封結構簡單、密封可靠、使用壽命長，泵在運轉中可實現滴水不漏，因此在輸送含雜質的泵上經常使用。

    螺旋密封也是動力密封的一種，它是在旋轉的軸上或者在軸的包容套上加工出螺旋槽，軸和套之間充有密封介質。軸的旋轉使螺旋槽產生類似于泵的輸送作用，從而阻止介質的泄漏。其密封能力的大小與螺旋角度、螺距、齒寬、齒高、齒的作用長度以及軸與套之間的間隙大小有關。由于密封之間不發生磨擦，因而壽命長，但由于結構空間的限制，其螺旋長度一般較短，因而其密封能力也受到局限。在泵降速使用時，其密封效果則會大打折扣。
